Scheda elettronica per quadri di manovra ascensori e piataforme.


AM2 - Soluzione compatta ed economica. <- Back

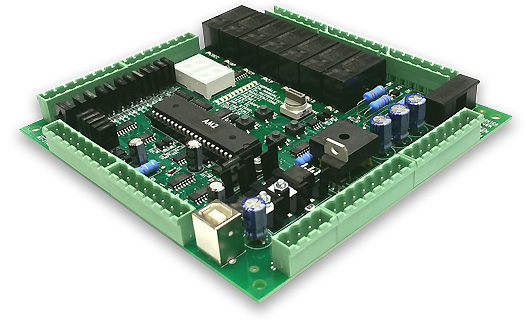

AM2 - Scheda elettronica compatta per ascensori semplici e piattaforme.


AM2 è stata concepita appositamente per impianti semplici e piattaforme in cui sia necessario porre particolare attenzione ai costi. Soluzione ideale per rifacimenti ed ammodernamenti, consente di realizzare quadri di dimensioni ridotte grazie al suo ingombro minimo. Grazie all'ampia configurabilità può essere utilizzata per gestire impianti completi idraulici e fune con controllo diretto di inverter e centraline idrauliche. Predisposta per il sistema di supervisione e diagnostica remota tramite Cloud VisioLift può essere connessa ad internet in tre modalità: tramite modulo ethernet per collegamento in rete, tramite gateway GSM con gestione del combinatore telefonico esterno o tramite combinatore GSM con connettività internet integrata.

AM2 - Interfaccia utente semplificata. AM2 è dotata di un interfaccia utente semplice ed intuitiva. Tramite selettore e tasti scheda è possibile effettuare direttamente da quadro svariate operazioni tra cui l'impostazione dei parametri impianto, la diagnostica guasti, la selezione di chiamate manuali o automatiche, la manovra d'ispezione, il ripristino delle configurazioni di fabbrica, la gestione delle funzionalità diagnostiche relative al sistema di supervisione remota Cloud VisioLift e altre funzioni di supporto all'installazione e al collaudo impianto.

AM2 - Connessione al PC con porta USB integrata. Per un analisi approfondita sullo stato e l'impostazione dell'impianto è possibile collegare AM2 ad un qualsiasi PC direttamente alla porta USB integrata. Grazie al collegamento USB, ogni AM2 può essere alimentata e programmata agevolmete ancora prima di essere installata nel quadro.


LiftPro - Software di telecontrollo e supervisione remota e locale. Con il software LiftPro di programmazione e supervisione locale e remota è possibile verificare il funzionamento dell'impianto in tempo reale, settare e consultare le impostazioni impianto con descrizioni esaustive, gestire ed archiviare i files di programmazione di tutti gli impianti, eseguire la diagnostica guasti.



Caratteristiche principali:

- Manovre: universale (SAPB), piattaforma (a uomo presente o con manovra automatica/mista), collettivo discesa, collettivo completo, duplex integrato, multiplex con espansione.
- Impianti idraulici ed elettrici con gestione dei principali inverter e centraline/valvole disponibili sul mercato mediante sequenze di comando dedicate.
- Collegamento segnali vano e cabina paralleli:
• universale (max 8 fermate)
• piattaforma a uomo presente o automatica/mista (max 4 fermate)
• collettivo discesa (max 4 fermate)
• collettivo salita/discesa (max 3 fermate)
• duplex/multiplex slave (max 8 fermate)
- Accessi multipli fino a 2 porte per piano.
- Funzionalità per normativa EN81-20 (controllo by-pass contatti porte, gestione malfunzionamento barriere, reset manutenzione fossa...).
- Funzionalità di monitoraggio ridondanze per Emendamento A3 (microcontatti freno, doppia valvola discesa, valvola NGV A3) e rilevamento allontanamento incontrollato cabina a porte aperte.
- Gestione di interpiani di varie lunghezze: piani vicini o lunghi con possibilità di impostare fino a 3 eccezioni per interpiani diversi.
- Programmazione parametri tramite display, tasti e selettore integrati o tramite PC (locale su porta USB o in remoto via internet tramite rete ADSL/GSM, con possibilità di impostare l'accesso solo a personale autorizzato).
- Aggiornamento firmware microcontrollore tramite PC con software LiftPro.
- Supervisione real-time in locale o via internet dello stato dei segnali impianto tra cui tutti gli input/output scheda, posizione cabina, chiamate, movimento, stato porte, stato sicurezze.
- Diagnostica con memorizzazione ultimi 32 guasti visualizzabili tramite codice lampeggiante su scheda o tramite App VisioLift o software LiftPro in locale o in remoto. Varie tipologie di guasti con modalità autoripristinabile o ripristinabile mediante intervento di personale qualificato.
- Notifica eventi e allarmi via Email/SMS tramite Cloud VisioLift.
- Informazioni supplementari di stato visualizzabili tramite display scheda per fornire informazioni ulteriori sui segnali non rilevabili direttamente dai led scheda.
- Gestione diretta DISPLAY AMCS con collegamento seriale 1 filo:
• Display LCD cabina (sfondo nero o blu) con icone colorate + buzzer integrati
• Display LCD di piano (sfondo nero o blu) con icone colorate + buzzer integrati
• Espansione seriale 8 outputs configurabili per segnali vari o drive display terze parti
- Gestione DISPLAY di terze parti con varie modalità:
• un polo per piano
• sette segmenti
• codifica binaria
• codifica binaria Gray
• con protocollo seriale custom su un filo
- Morsetti multi-programmabili con svariate funzioni.
- Autolivellamento e pre-apertura con controllo sul corretto funzionamento del modulo by-pass sicurezze esterno.
- Gestione posizionamento cabina nel vano tramite impulsori magnetici con due modalità di funzionamento (programmabili NC o NO).
- Diverse modalità programmabili per la manovra di emergenza in caso di mancanza dell'alimentazione principale.
- Manutenzione da quadro diretta tramite tasti scheda. Selezione velocita di manutenzione apposita per inverter con fermata ai piani estremi o sui rifasatori.
- Gestione manovra incendio EN81-73 (comportamento ascensori in caso di incendio) e antincendio EN81-72 (per ascensori antincendio) con 1 fermata configurabile per il rinvio.
- Gestione porte automatiche, semiautomatiche o manuali. Controllo diretto motore porte, gestione operatore elettronico e gestione comando pattino retrattile.
- Gestione chiusura lenta porte per guasto barriere secondo EN81-20.
- Fino a 2 fermate programmabili con stazionamento porte invertito rispetto agli altri piani.
- Manovra speciali supportate: interna e per impianti senza porte cabina.
- Manovra di montaggio, chiamate automatiche, prova di fine-corsa per collaudo.
- Indicazione di posizione sia per piani positivi che negativi (sotterranei).
- Occupato e arrivo fissi o lampeggianti.
- Controllo fondo mobile fino a 2 contatti (carico parziale, sovraccarico e relativa segnalazione).
- Manovre di rinvio automatico temporizzate per stazionamento a piani specifici.
- Rifasamento automatico o manuale. Selezione velocita di rifasamento apposita per inverter.
- 1 timer programmabile per usi generali.
- Alimentazione 13/14 Vac con uscita per comune lampade integrata.
- Carica batteria integrato per batteria 12V.
- Ingressi sicurezze fino a 110Vac.
- Ingressi a comune positivo protetti fino a tensioni di 24V.
- Uscite protette da corti circuiti senza limite di tempo.
- Dimensioni: 14,7 x 14,7 cm
